一、用途及特性
過電壓保護器用于保護電力系統各種電氣設備免受過電壓損壞。在正常工作電壓下，僅微安級電流流過，當過電壓侵入時，流過過電壓保護器的電流迅速增大，同時限制過電壓的幅值，釋放過電壓能量。過電壓消失后氧化鋅過電壓保護器又恢復高阻狀態，使電力系統電氣設備安全正常工作。它具有外形尺寸小、重量輕、密封性能強、防爆等優點。

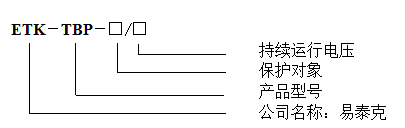

二、產品型號
1．保護對象:A-電站 ；B-電機 ?； C- 并聯補償電容器；
2．持續運行電壓：允許持久地施加在相間及相對地的工頻電壓有效值；
3．附加功能：“J”或“IM” 為過電壓動作記數器，（只適用于戶內型）；

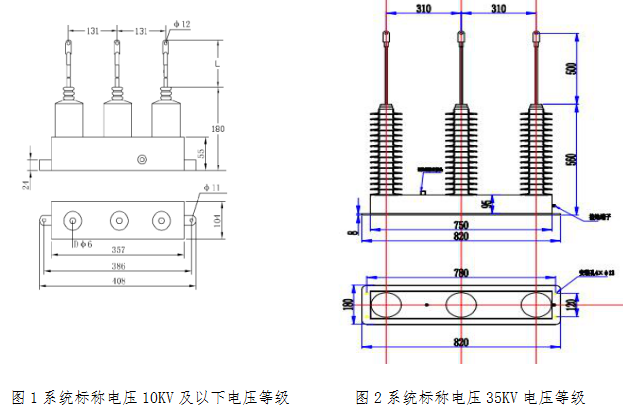

三、外形尺寸
四、型號及技術參數
|
???????型 號 |
? 使用 場所 |
系統標稱電壓（KV） 有效值 |
持續運行電壓（KV）有效值 |
直流1mA參考電壓（KV） 不小于 |
操作沖擊電流下殘壓（KV）不大于峰值 |
雷電沖擊電流下殘壓（KV）不大于峰值 |
0.75U1mA泄露電流 ≤uA |
|
ETK-TBP-A/6 |
電站 |
6 |
7.6 |
16 |
23 |
27 |
50 |
|
ETK-TBP-A/10 |
10 |
12.7 |
26 |
38.3 |
45.0 |
50 |
|
|
ETK-TBP-A/20 ?? |
20 |
24 |
48 |
80 |
90 |
50 |
|
|
ETK-TBP-A/35 |
35 |
42 |
76 |
102 |
134 |
50 |
|
|
ETK-TBP-B/6 |
電機 |
6 |
7.6 |
15 |
18.7 |
23.3 |
50 |
|
ETK-TBP-B/10 |
10 |
12.7 |
25 |
31.0 |
38.0 |
50 |
|
|
ETK-TBP-C/6 |
并聯補償電容器 |
6 |
7.6 |
17 |
23 |
27 |
50 |
|
ETK-TBP-C/10 |
10 ??? |
12.7 |
27 |
38.3 |
45.0 |
50 |
|
|
ETK-TBP-C/35 |
35 |
42 |
76 |
102 |
134 |
50 |
